大约一年前，斯托克韦尔弹性材料公司（Stockwell Elastomerics）在宾夕法尼亚州费城的主公楼屋顶上对多种材料进行暴露测试。本实验测试了 37种橡胶聚合物样品，包括SBR（苯乙烯-丁二烯橡胶）、氯丁橡胶、EPDM（环氧丙烷二单体）、ECH（环氧氯丙烷）、PORON（微孔聚氨酯泡沫塑料）、 硅胶海绵、硅胶泡沫塑料、固体硅胶、氟硅橡胶制品等。该地区气候变化较大，气温变化从-15℃到38℃，年降水量总计1659mm，风速最高可达97  Km/h。

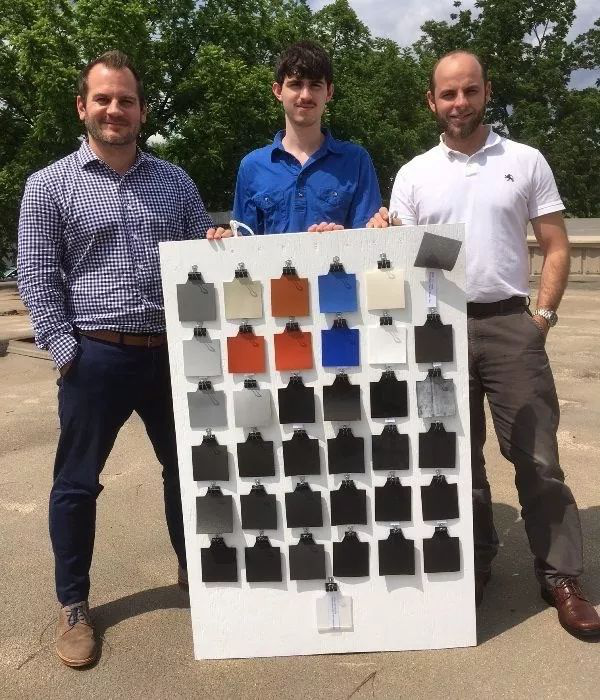

美国斯托克韦尔弹性材料公司户外暴露实验

　　正如实验前预测的一样，硅基材料在长达一年的暴露的测评中表现最好，材料性能变化最小。硅基材料在尺寸或厚度上几乎没有变化，也没有开 裂，仅由于样品上的灰尘的堆积造成表面轻微变色。由于有机硅具有弹性体的化学结构，其无机骨架分子结构模型增强了材料对其他化学物质的 抵抗力，因此硅基材料不会像类似材料那样降解。此外硅氧键在原子水平上的高结合强度使得材料具有很高的耐热性和抗紫外线能力。

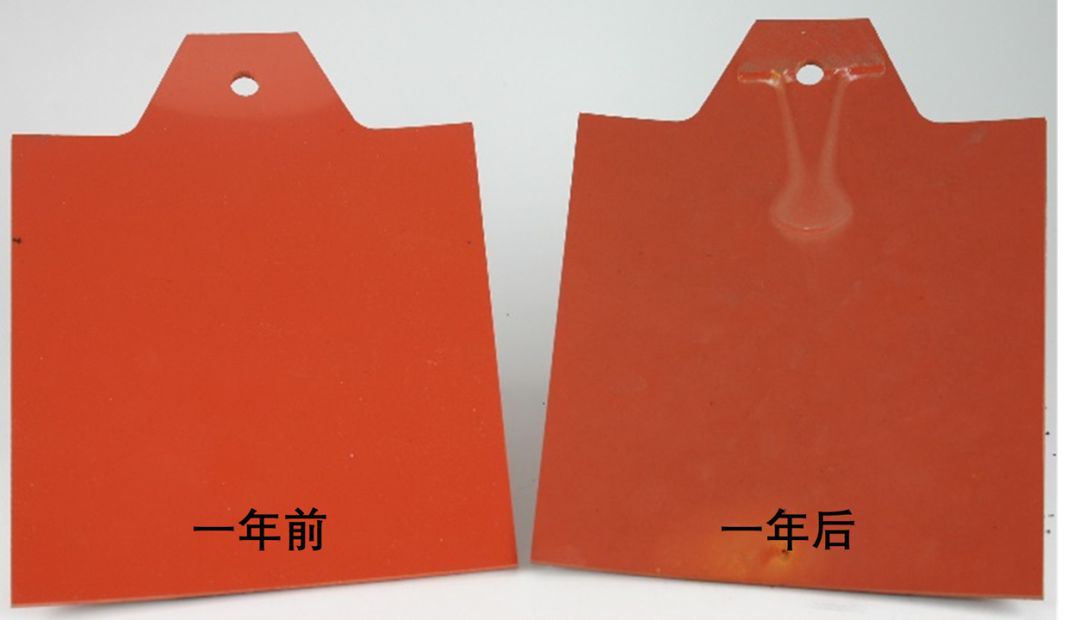

硅基材料实验对比前后

　　其他聚合材料如Poron和混合海绵等，在实验测评中表现并不好。虽然Poron和其他聚氨酯泡沫塑料在室内环境中是很好的密封材料，但在户外长 时间暴露在阳光下，特别是紫外线下，材料会发生严重的开裂和脆化。

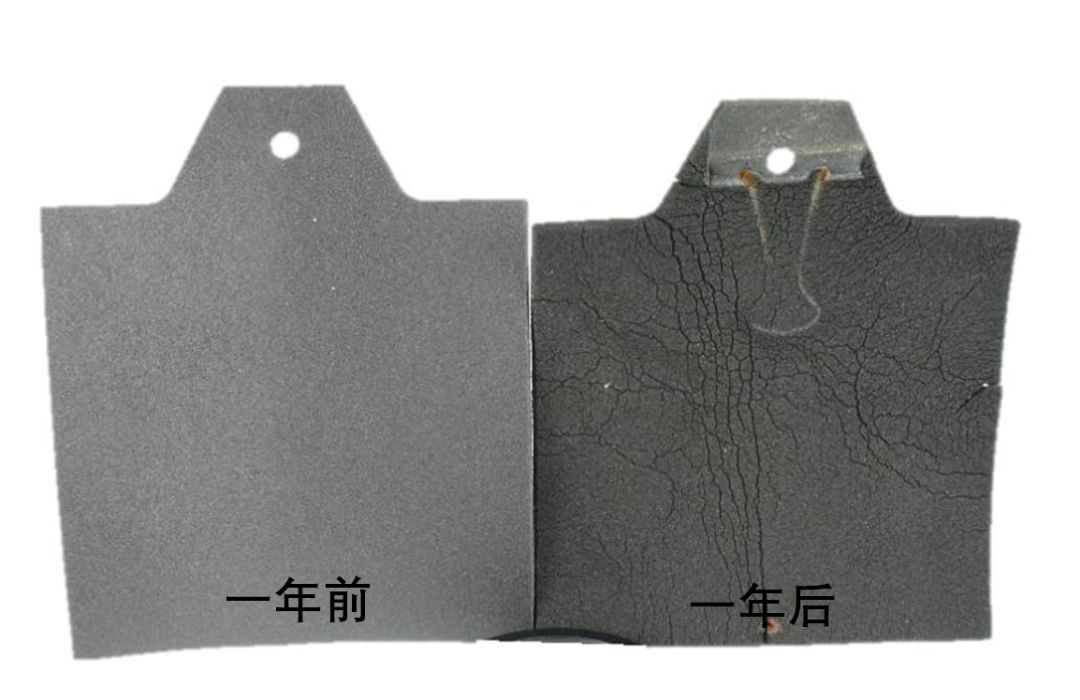

Poron材料实验对比前后

　　低密度聚氨酯泡沫的情况甚至更糟，随着暴露时间的增长，材料逐渐风化解体。

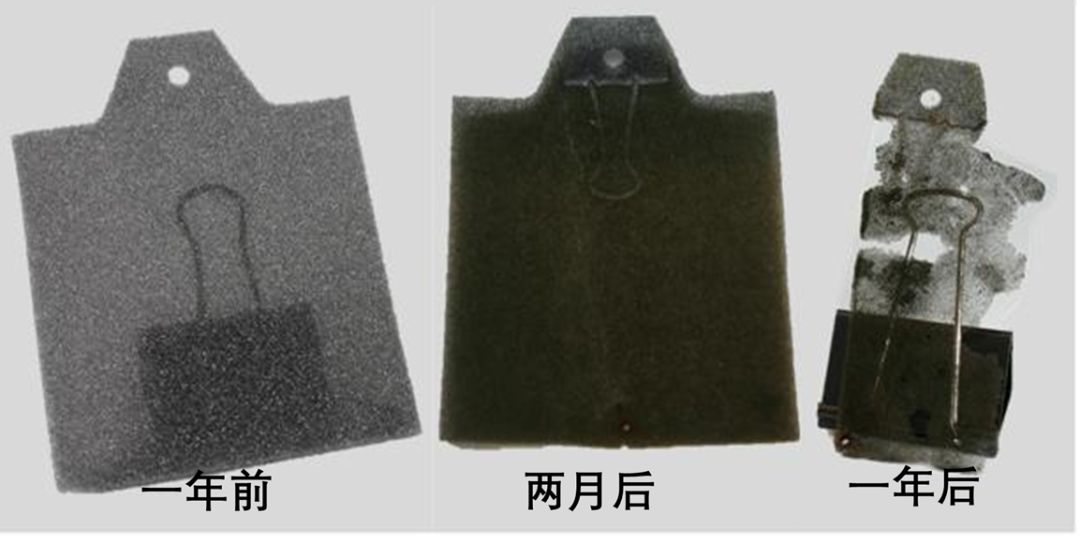

低密度聚氨酯泡沫材料实验对比前后

　　在为期一年的试验中，氯丁橡胶和混合海绵的损伤程度相当，在试验过程中两种材料的实验样本都出现了丢失或损坏。由于阳光暴晒和高温导致 样本材料严重干燥腐蚀，一阵强风就可能会把实验样品从测试板吹下来。

　　其他实验测评结果包括：非硅酮固体橡胶材料实验样品整体略有收缩。硅基导电材料由于电阻率显著提高，导电性能出现下降。而导电氯丁橡胶 材料由于失去了电阻性表面涂层而提高了导电性性能。

　　在工程设计选材时，人们通常只关注产品的机械、化学或电气工艺需求。但通过本次实验测评，户外暴露和紫外线照射也应成为人们需要关注的 重点。对某些材料而言户外紫外线直射可能是决定产品性能是否可靠的关键因素。虽然不同材料都具有各自适用的材料优点，但确保户外暴露不 会导致材料退化仍然很重要。
